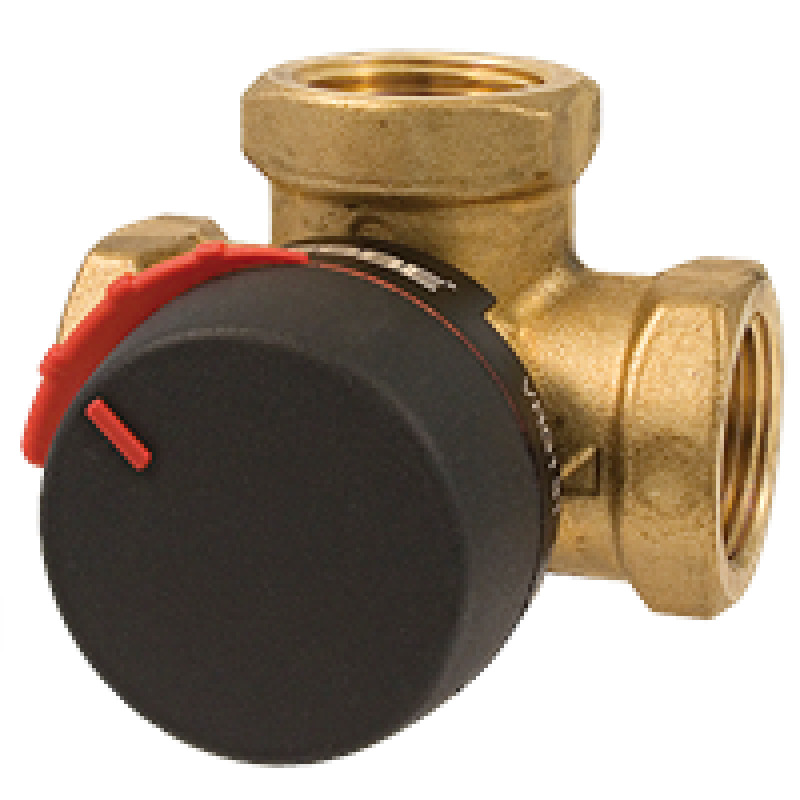

Клапан 3-х ход. рег. пов. ESBE VRG 131, 3/4", Kvs6,3
Временно отсутствует
7 682p
Клапаны Esbe серии VRG131 - это 3-ходовые клапаны для смешивания и отвода. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Использование
Плоский выпил на шпинделе показывает положение втулки.
Примеры установки
| Класс давления: | PN10 |
| Температура теплоносителя: | макс. (постоянно): +110 °C макс. (временно): +130 °C мин.: -10 °C |
| Момент силы (при номинальном давлении): | DN15-32: <3 Нм DN40-50: <5 Нм |
| Утечка через закрытый клапан, в % от потока: | Смесительный: <0.05 % Отводной: <0.02 % |
| Рабочее давление: | 1 MПa |
| Макс. дифференциальное падение давления: | Смесительный: 100 кПа Отводной: 200 кПа |
| Давление блокировки: | 200 кПа |
| Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
| Соединения: |
Внутренняя резьба: EN 10226-1 Наружная резьба: ISO 228/1 Компрессионный фитинг: EN 1254-2 |
| Материал: |
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR Золотник: Износостойкая латунная поверхность Шток и втулка: PPS композит Уплотнительные прокладки: EPDM |
| Соответствие: | PED 97/23/EC, статья 3.3 |
- Инструкция по монтажу, VRG130.pdf (1.7 Mb)
- Каталог ESBE 2015.pdf (14.1 Mb)
