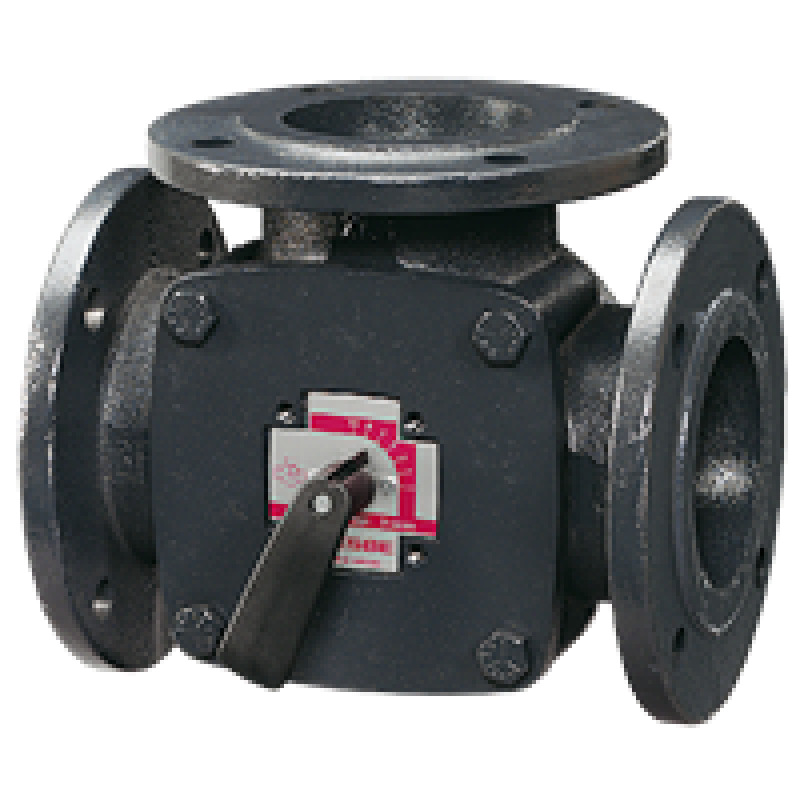

Вентиль 3-х ход ESBE регулирующи DN50 KVS 60 6бар.
Товар в наличии
19 592p
Смесительный клапан Esbe cерии 3F - это 3-ходовые клапаны с подсоединением к фланцу PN6 для смешивания и отвода вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 3F доступна в типоразмерах DN20-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE
Использование Примеры установки
| Класс давления: | PN6 |
| Температура теплоносителя: | макс.: +110°C мин.: -10 °C |
| Момент силы (макс.): | 3 Нм |
| Утечка через закрытый клапан, в % от потока: | <0.03 % |
| Дифференциальное падение давления: | DN 20-50 (макс): 50 кПа DN 65-150 (макс): 30 кПа |
| Диапазон Kv/Kv мин: | 100 |
| Соединения: |
фланцевое, в соответствии с: EN 1092-2 |
| Материал: |
Корпус клапана: Литой чугун, EN-JL 1030 Уплотнительные прокладки: EPDM |
| DN 20-25: |
Золотник: Латунь CW 614N Втулка: Пластик Пластина со шкалой: Цинк |
| DN 32-150: |
Золотник: Латунь CW 614N и нержавеющая сталь Втулка: Латунь DZR,CW602N Пластина со шкалой: Литой чугун |
| Соответствие: | PED 97/23/EC, статья 3.3 |
