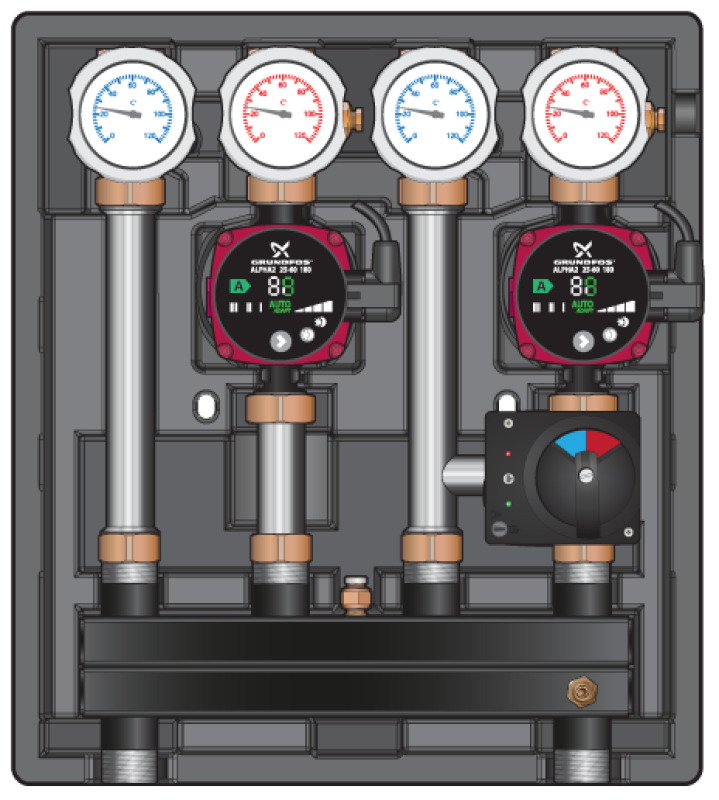

Насосно-смесительный модуль Kombimix UK MKST UP 15-65
Универсальный насосно-смесительный модуль «Meibes Kombimix UK MKSTM UP 15-65» используется в схемах обвязки котельных для домов площадью до 350 м2. Предназначен для организации одного прямого и одного смесительного (термостатического) контуров в следующих вариациях:
– 1 прямой контур радиаторного отопления и 1 смесительный контур теплого пола;
– 1 контур загрузки бойлера ГВС и 1 смесительный контур теплого пола.
Подходит для применения с настенными и напольными котлами, мощностью до 40 кВт (20 кВт на каждый контур).
Максимально компактный гидравлический модуль «Kombimix» согласован с габаритами настенного котла. Специально разработанный эргономичный дизайн изоляции в белом цвете позволяет гармонично вписать подобный блок в любой современный интерьер. Поставляется в собранном виде (насосы и сервопривод уже установлены), полностью готовым к монтажу.
- Назначение: 1 прямой и 1 смесительный контуры
- Универсальное применение: настенные и напольные котлы
- Две насосные группы: «UK» без смесителя и «MK» c трехходовым смесителем
- Cервопривод со встроенным термостатом 0-95 °С в комплекте
- Два энергоэффективных насоса «Grundfos UPSO 15-65»
- Максимальная нагрузка на каждый контур: 20 кВт (при Δt = 20 °С)
- Межосевое расстояние контуров: 90 мм
- Контактные термометры со шкалой 0-120 °С (на подаче и обратке)
- Универсальный коллектор: стандартный или с перепуском
- Возможность подключения функции гидрострелки к коллектору
- Возможность дополнительного подключения контура бойлера ГВС
- Гильза температурного датчика в шаровом кране
- Компактные размеры
- Эргономичная компактная EPP-изоляция с белой пластиковой вставкой
- Простота и быстрота монтажа за счет принципа Plug and Play
- Оптимальная цена в своем классе решений
| Максимальное рабочее давление | 6 бар |
| Максимальная нагрузка на контур | 20 кВт |
| Материал теплоизоляции | компактная EPP |
| Верхнее подключение | 3/4" ВР |
| Нижнее подключение | 1" НР |
| Межосевое расстояние | 90 мм |
| Максимальная рабочая температур | 110°С |
| Высокоэффективные насосы | Grundfos UPSO 15-65 |
| Дополнительное подключение контура бойлера ГВС | гильза температурного датчика в шаровом кране |
| Габариты ВхШхГ | 470х430х300 мм |
- Каталог_Meibes.pdf (6.1 Mb)
